Schneider通道封闭方案
1.概述:
随着人们对信息需求，各行业都在不断地提高着数据处理的能力,也随着对节能减排的要求，有效降低耗能成为数据处理机房在建造之前必需要考虑的因素之一。为满足这一需要，根据多年的实践经验，通过改善空气循环的管理，可以有效减低PUE值，为客户量身订做了散热效果好、安全可靠的数据中心节能解决方案——冷通道封闭，满足日益增长的刀片式服务器、核心交换机等大容量设备对高密度通风散热的需要，同时降低了冷却成本。
机柜布置采用冷热通道方式，为提高机房制冷效果，分隔冷热气流，形成良好的气流组织，冷通道采取隔离装置进行冷通道封闭措施，来提供更高的制冷能力，以容纳更高密度和更高发热量的设备。
冷通道封闭可以有效地规划气流组织,使冷风全部用于设备散热，大幅减少风量和冷量的损耗，而最终大幅提高制冷的效率。从整个机房的气流组织来看，有效地避免了传统机房中冷热空气混合，冷空气短路，以及远端机柜由于压降问题机柜顶端设备无足够冷量用于散热，而最终产生的局部热点问题。
2.冷通道封闭特点：
灵活性
冷通道封闭采用为单元模块化设计，冷通道两侧相对应的两台机柜或多台机柜为一个单元，每个单元均能独立安装。如果用户以后需要增加或减少机柜，可方便的拆卸和安装。
安全性
每个顶板均可实现与消防联动。当机房内火灾信号确认后，顶板自行打开，满足消防灭火气体进入通道灭火的需求。同时，系统标配有手动按钮，可手动开启顶板，以便日常维护。
方便性
完美配合施耐德机柜，无门槛设计，方便小推车等运输工具无阻碍进出。
美观性
冷通道窗口材料为透明钢化玻璃，机械强度高，通透性好，黑色喷塑的冷轧钢板边框和机柜风格一致，整体美观，与机房环境比较协调。
便捷性
冷通道封闭所有部件，固定设计合理，工厂化预制。安装现场不用动火烧焊，不会破坏和影响机房现有装修效果。冷通道机房两侧为手动推拉，在冷通道进门地面上不得有门框、导轨等阻碍设备运输车辆进出的设施。
3.冷通道组成结构

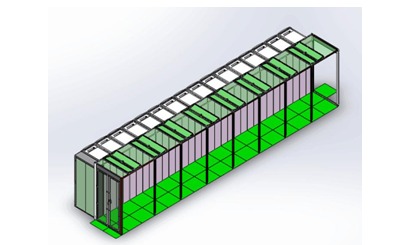

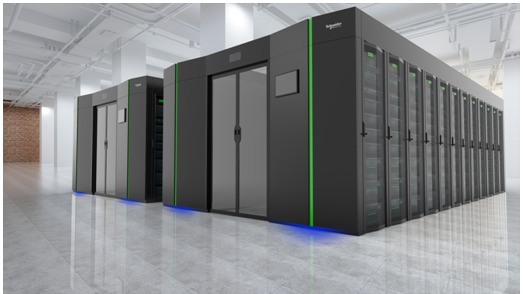

1)整个冷通道封闭系统采用全透明设计，整洁美观，符合数据照明规范；冷通道主要包括门盒(包含门体)，顶盖（固定顶盖与活动顶盖）安装附件，以及控制单元等几个部件组成。智能冷通道系统必须具有稳定的结构，良好的气密性，隔热性，以及消防联动功能。

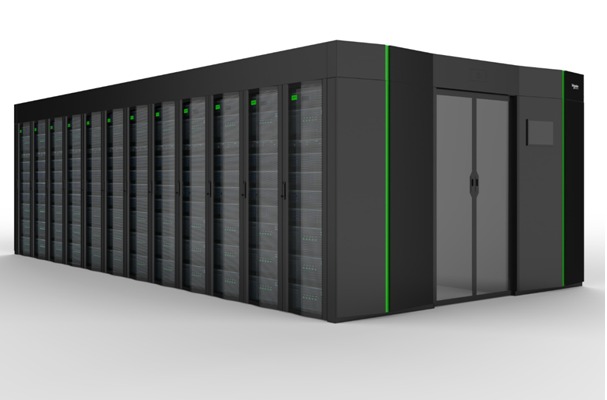

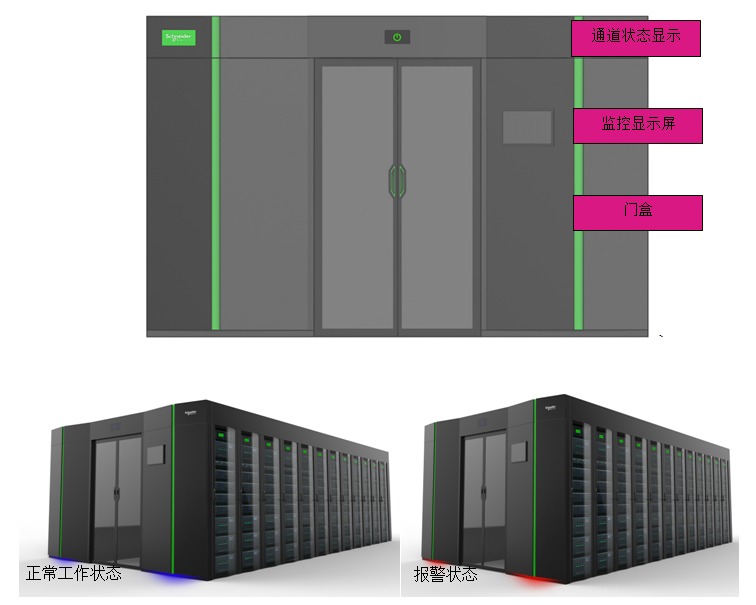

门盒(包含门)：通道门固定于机柜侧面，采用门盒型式，道两端配置双开钣金钢化玻璃门，简洁大方，在冷通道进门地面上没有门框、导轨等阻碍设备运输车辆进出的设施。平移门采用5mm透明钢化玻璃，当通道门打开后隐藏进门盒内部，通过设计有的固定孔位，是使其稳固，因此对机柜的并柜工艺精度要求非常高。
冷通道的活动门设计为常闭状态，每套系统配置一个电动门和一个手动门，安装自动闭门装置。门有缓冲密闭装置，提供较好防护。安装推拉把手，门的上面和下面安装有工业级的滑轨，开门有良好的手感和滑动感，没有卡顿及摇晃感，门与柜架的密合度严密。
`
冷通道顶盖采用钣金结构，内嵌5mm钢化玻璃，正常使用状态下为平顶结构，5mm平顶顶盖采用模块化结构，与机柜等宽，可根据具体的通道宽度与机柜尺寸进行定制对于标准的机柜列，冷通道顶板与机柜顶部通过附件固定结合。对于机柜列间存在立柱的情况下，可将立柱与机柜之间使用隔板封闭起来，隔板与机柜金属板之间的接合处使用橡胶或玻璃胶做隔绝封闭。

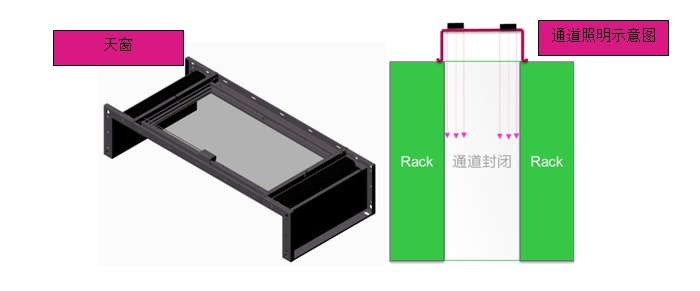

冷通道顶部天窗设计有三种类型：固定型天窗，活动型天窗，功能型天窗。根据使用天窗类型，活动天窗开启后冷通道的净高大于2.0米或2.2米以上不影响机柜门的打开，互不干涉，保证日常维护工作和维护人员安全。
消防活动顶盖方案说明：
安装位置：安装在通道的中间位置，采用电磁铁固定，由中央控制单元集中供电和控制。活动天窗能根据消防提供的联动信号自动打开，感应时间不超过1s。打开角度85度.
固定顶盖方案说明：
安装位置：安装在通道的两端位置，用来装烟感，温、湿度传感器，摄像头以及消防末端气灭喷口等装置
4.冷通道背景智能照明系统
每根灯带长度与机柜等高，每米不少于30颗灯珠，单颗功率不超过0.2W，采用台湾晶元灯珠；采用LED多色冷光源灯带设计，可显示红色、绿色、蓝色，为铝挤硬灯条，配备金属罩和乳白色半透明亚克力板；灯带组件垂直安装于机柜前门并柜间，隐藏内嵌式安装工艺；可实现逐次开启和关闭；接入电压为DC24V
每个冷通道配一套照明总控制箱，表面处理颜色为RAL 9005，材质为优质冷轧钢板，
接受冷通道总控单元的报警阈值设定，控制多色背景灯输出相应的颜色（超出阈值上限为红色，正常为绿色，低于阈值下限为蓝色）；达到相应的报警阈值时背景灯的颜色可自动切换；采用智能感应开关（吸顶式）来设置灯的开关,可实现人接近冷池时自动开启机柜区照明灯，所有人离开冷池后延时熄灭照明灯，延时时间可灵活快捷设置
5.冷通道背景智能照明系统
当冷通道两侧机柜非一一对应时，可在相关机柜对面（1200mm处或根据现场具体位置调整）安装隔墙，隔墙材质为全钢板或钢板与玻璃组合，隔墙龙骨与冷通道其他相邻的龙骨整体固定，牢固、美观。
