保障供电连续性的基石--UPS不间断电源系统
在电气设计领域，不间断电源（Uninterruptible Power Supply，简称UPS）的重要性常常被低估。许多工程师最初接触UPS时，往往将其视为简单的备用电源设备。然而，随着数字化时代的到来，特别是大型数据中心项目的兴起，对UPS系统的深入理解已成为电气工程师的必备技能。本文将从工作原理、类型分类、系统架构和应用场景等方面，全面介绍这一重要的电力保障设备。
一、UPS的核心价值与工作原理
UPS本质上是一种电能转换装置，其核心使命是在市电异常或中断时，通过后备电池为关键负载提供持续、稳定、洁净的电力供应。现代电网虽然经过精心设计，但仍不可避免地存在各种问题：完全断电、电压骤降或骤升、电涌冲击、频率漂移、谐波失真以及高频噪声等。这些电力质量问题对于普通照明设备影响有限，但对计算机服务器、医疗设备、工业控制系统等精密设备却可能是灾难性的。
UPS系统通过其精密的内部结构实现电力保障功能，主要包括整流器、逆变器、静态切换开关、电池系统和控制单元等组件。这些组件协同工作，确保在任何情况下都能为负载提供优质电力。
二、UPS的三种基本工作类型
根据工作方式和性能特点，UPS可分为三种主要类型：
后备式UPS是最基础的形态。正常工作时，市电直接通过旁路供电，同时为电池充电。当检测到市电异常时，能在数毫秒内切换至电池逆变供电。这种类型具有成本低、效率高的优点，但输出电能质量一般，适用于个人计算机或小型办公设备等非关键场景。
在线互动式UPS在基础型上增加了自动稳压功能。通过内置的电压调节装置，能在市电波动时维持输出电压稳定，同时提供更快的切换速度和更好的保护性能。这种折中方案适合中小型网络设备和安防系统等应用场景。
在线双变换式UPS是性能最优异的解决方案。其采用"AC-DC-AC"的双变换架构，负载始终由逆变器供电，完全隔离市电干扰。这种架构实现了零切换时间和最高质量的电力输出，虽然成本较高，但为关键负载提供了最完善的保护。
三、现代UPS的系统架构与技术创新
随着技术发展，UPS系统架构也在不断创新演进：
工频机技术采用晶闸管整流方案，包括6脉冲和12脉冲两种类型。12脉冲方案通过相位抵消原理，能有效降低输入谐波，提高功率因数。这类设备可靠性高，但体积相对较大。
高频机技术使用IGBT高频整流器，采用PWM控制技术。这种方案具有输入谐波小（THDi<3%）、功率因数高（可达0.99）、体积紧凑等优点，已成为现代UPS的主流选择。

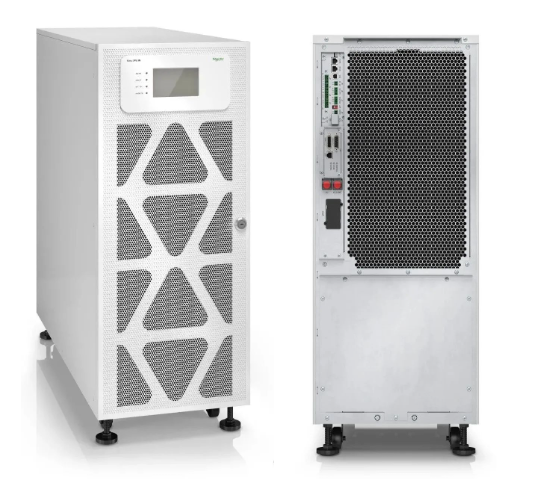

在物理架构方面，塔式UPS作为传统形式，采用一体化设计，单机容量大；模块化UPS通过功率模块的并联和热插拔设计，实现了"随需扩展"和N+X冗余，大大提高了系统的灵活性和可靠性；机架式UPS则专为标准机柜设计，为单个机柜内的IT设备提供紧凑型保护。
四、UPS供电方案的配置策略
根据不同的可靠性要求，UPS系统可采用多种配置方案：
单机方案是最简单的配置，适用于非关键负载；直接并机方案通过多台UPS并联，实现容量冗余和负载均分；模块化并联是现代数据中心的主流方案，兼具灵活性和经济性；最高等级的双母线方案（2N系统）采用完全独立的两套供电系统，通过STS静态切换开关实现最高级别的可靠性，虽然成本最高，但为关键业务提供了终极保障。
五、UPS在各行业的关键应用
UPS系统已广泛应用于各个对电力质量要求较高的领域：

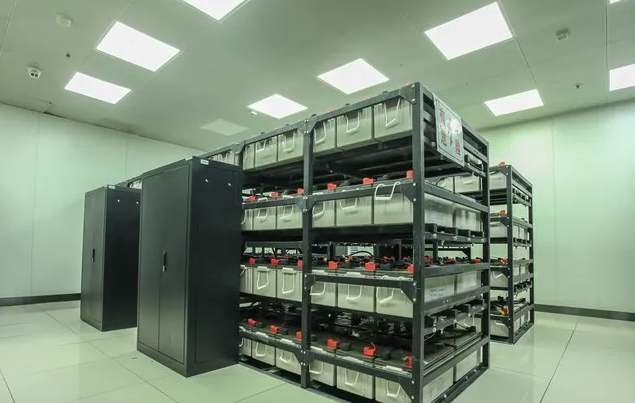

在数据中心领域，UPS保护着服务器、存储和网络设备，确保数字服务的连续性；工业自动化系统中，UPS为PLC、DCS等控制设备提供稳定电力，保障生产流程的安全有序；医疗系统中，生命支持设备和诊断仪器依赖UPS确保患者安全；通信网络的基站和核心机房需要UPS维持通信畅通；交通安防系统的信号控制和监控设备也离不开UPS的保护。
结语
UPS系统作为电力保障的最后防线，其重要性随着社会数字化程度的提升而日益凸显。从简单的后备保护到复杂的双母线系统，从工频技术到高频模块化架构，UPS技术的发展始终围绕着提高可靠性、提升效率和增强灵活性的目标。对于电气工程师而言，深入理解UPS技术不仅是专业要求，更是为关键业务提供可靠电力保障的责任所在。选择合适的UPS解决方案，是一项关乎业务连续性的重要投资决策。
